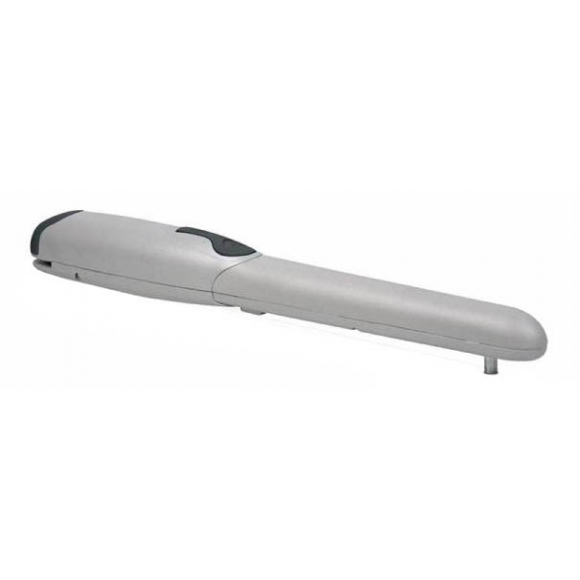

Nice WG4024 — электромеханический линейный привод серии WINGO с низковольтным питанием 24 В для автоматизации распашных ворот со створками шириной до 2 м и массой до 400 кг. Низковольтное питание двигателя обеспечивает повышенную электробезопасность и возможность работы от резервного аккумулятора при отключении электричества. Самоблокирующийся червячный редуктор удерживает створку без дополнительного электрозамка. Класс защиты IP54. Артикул: WG4024. Производство — Италия, бренд Nice.
24 В — электробезопасность и аккумулятор
Двигатель работает от безопасного низкого напряжения 24 В постоянного тока. При повреждении кабеля исключён удар сетевым напряжением. Блок управления MC424L с встроенным трансформатором принимает 230 В из сети и преобразует в 24 В. Поддерживается подключение резервной аккумуляторной батареи — ворота продолжат работать при отключении электроэнергии.
Обнаружение препятствий и функция «Фототест»
Блок управления контролирует ток двигателя и автоматически определяет препятствие на пути створки — ворота останавливаются и включают реверс. Перед каждым маневром проверяется работоспособность всех подключённых фотоэлементов (функция «Фототест»). Плавный старт и торможение снижают ударные нагрузки на конструкцию.
IP54 — повышенная защита от влаги и пыли
Класс защиты IP54 (выше, чем IP44 у 230В-версий серии WINGO) обеспечивает лучшую герметичность корпуса. Рабочий диапазон от -20 C до +50 C. Алюминиевый корпус с полиэстеровым покрытием устойчив к коррозии и атмосферным воздействиям.
Вес створки до 400 кг
Ширина створки до 2 м
Усилие 1500 Н
Питание двигателя 24 В DC
Мощность 85 Вт
Защита IP54
Скорость 0,018 м/с
Самоблокировка да
Аккумулятор поддерживается
Реальная эксплуатация: что говорят монтажники и владельцы
Хорошо подходит для: лёгких распашных ворот в частном секторе — профлист, штакетник, калитки шириной до 2 м. Идеальный вариант, когда нужна электробезопасность (дети, домашние животные) и аварийное питание от аккумулятора.
На что обратить внимание: по данным vorotaforum.ru, серия WINGO в последних партиях (2022-2024) имеет проблему с обжимкой подшипника червячного вала — появляются посторонние звуки при закрытии. Вилка ходового винта в модели WG4024 имеет артикул PRTO06C — отличается от WG5000. Ключик и крышка разблокировки — слабое место конструкции, монтажники рекомендуют обращаться аккуратно.
Зимой: те же рекомендации, что и для всей серии WINGO — не использовать литол для смазки (густеет и залипают концевики), проверять герметичность корпуса перед зимой. 24В-версия чуть лучше переносит пусковые нагрузки в мороз благодаря электронному управлению током.
Блок управления: WG4024 продаётся без БУ. Совместимый блок — MC424L/MC424LR01 (24В, встроенный трансформатор). В составе комплектов BDKCE используется именно MC424L. Блоки MC800 и A60 НЕ подходят — они для 230В-версий.
Технические характеристики Nice WG4024
| Параметр | Значение |
|---|
| Тип привода | Линейный электромеханический |
| Макс. вес створки | 400 кг |
| Макс. ширина створки | 2 м |
| Тяговое усилие | 1500 Н |
| Линейная скорость | 0,018 м/с |
| Питание двигателя | 24 В постоянного тока |
| Питание от сети | 230 В (через трансформатор в БУ MC424L) |
| Мощность | 85 Вт |
| Ток потребления | 3,5 А |
| Интенсивность | 50% (30 цикл/час) |
| Класс защиты | IP54 |
| Рабочая температура | -20 C ... +50 C |
| Самоблокировка | Да (червячный редуктор) |
| Концевые выключатели | Механические (регулируемые) |
| Материал корпуса | Алюминиевый сплав |
| Габариты | 770 x 98 x 95 мм |
| Вес привода | 6 кг |
| Резервный аккумулятор | Поддерживается (через БУ MC424L) |
| Совместимый БУ | MC424L / MC424LR01 |
Комплект поставки Nice WG4024 (одиночный привод)
В базовую поставку артикула WG4024 входит только один привод без блока управления, пультов и аксессуаров. Для полной автоматизации двустворчатых ворот потребуются два привода, блок управления MC424L, радиоприёмник и пульт.
| Комплектация | Артикул | Состав |
|---|
| Одиночный привод |
WG4024 |
1 привод WG4024, крепёж |
| Базовый комплект |
WINGO2024KCE |
2 привода WG4024 + MC424L + 2 x FLO2RE |
| Полный комплект BD |
WINGO4024BDKCE |
2 привода WG4024 + MC424L + OXIBD + 2 x ON3EBD + EPM + ELDC |
Устройство и компоненты привода Nice WG4024
Алюминиевый корпус IP54
Корпус состоит из двух литых алюминиевых частей с полиэстеровым покрытием. Класс защиты IP54 — выше, чем у 230В-версий серии WINGO (IP44). Подключение электропитания через верхнюю часть — удобный монтаж: сначала крепление, потом подключение.
Двигатель 24 В постоянного тока
Низковольтный двигатель обеспечивает электробезопасность и позволяет использовать резервное аккумуляторное питание. Блок управления MC424L электронно регулирует ток и обеспечивает плавный пуск, торможение и обнаружение препятствий по изменению нагрузки.
Червячный самоблокирующийся редуктор
Червячная передача обеспечивает самоблокировку — створка механически заперта после остановки. Электрозамок не нужен. Шестерни из технополимеров работают тихо. Ходовой винт рекомендуется смазывать морозостойкой силиконовой смазкой (не литолом).
Механические концевые выключатели
Два регулируемых концевика фиксируют крайние положения «открыто» и «закрыто». Заводская установка — положение «открыто». Блок управления MC424L поддерживает автоматическое определение крайних положений по изменению тока, что упрощает первоначальную настройку.
Механизм ручной разблокировки
Разблокировка ключом позволяет открыть ворота вручную при отсутствии электроэнергии (и если аккумулятор разряжен). Ключ входит в комплект. Обращайтесь с крышкой и ключиком аккуратно — это не самая прочная деталь конструкции.
Преимущества Nice WG4024
- Низковольтное питание 24 В — безопасно при повреждении кабеля, особенно важно на участках с детьми и домашними животными
- Поддержка резервного аккумулятора — ворота продолжают работать при отключении электроэнергии
- Самоблокирующийся червячный редуктор — ворота механически заперты без дополнительного электрозамка
- Класс защиты IP54 — выше, чем у 230В-версий (IP44), лучше защищён от влаги и пыли
- Электронное обнаружение препятствий по изменению тока двигателя — безопасность без дополнительных датчиков
- Функция «Фототест» — проверка фотоэлементов перед каждым маневром
- Режим калитки — частичное открытие одной створки для пешеходов экономит время и ресурс
- Плавный старт и торможение — снижение ударных нагрузок на ворота и петли
- Автоматическое определение крайних положений — упрощённая настройка при монтаже
- Компактные размеры 770 x 98 x 95 мм и вес 6 кг — подходит для узких столбов
- Поддержка технологии Nice Solemyo — автономная работа от солнечных батарей (через совместимый БУ)
- Функция отложенного старта — настройка задержки между открытием первой и второй створки
Часто задаваемые вопросы
WG4024 предназначен для распашных ворот весом до 400 кг при ширине створки до 2 м. Это лёгкие и средние ворота частного сектора — профлист, штакетник, сэндвич-панели. Указанные 400 кг и 2 м — предельные значения, которые обратно пропорциональны. Для створки шириной 2 м фактический допустимый вес будет ниже 400 кг. Для тяжёлых или широких ворот рассмотрите WG5024 (до 500 кг / до 3,5 м) или серию TOONA.
Главное отличие — напряжение питания. WG4000 работает от 230 В переменного тока напрямую, WG4024 — от 24 В постоянного тока через блок MC424L с трансформатором. Версия 24 В безопаснее, поддерживает аккумулятор и электронное обнаружение препятствий. WG4024 имеет класс защиты IP54 (против IP44 у WG4000). По весу и ширине створки ограничения одинаковые — до 400 кг / до 2 м.
WG4024 работает с блоком управления MC424L (MC424LR01). Этот блок имеет встроенный трансформатор 230 В/24 В, поддерживает подключение аккумулятора, программирование одной кнопкой, автоматический поиск крайних положений, режим калитки. Блоки MC800 и A60 НЕ подходят — они предназначены для 230В-версий (WG4000, WG5000). Привод WG4024 продаётся без блока управления.
Да, если к блоку MC424L подключен резервный аккумулятор. При пропадании сетевого питания блок автоматически переключается на батарею, и ворота продолжают работать. Количество циклов на аккумуляторе зависит от ёмкости батареи и веса ворот. Без аккумулятора ворота можно открыть вручную, разблокировав привод ключом.
Рабочий диапазон: от -20 C до +50 C. Перед зимним сезоном смажьте ходовой винт морозостойкой силиконовой смазкой — не используйте литол, он густеет и вызывает залипание концевых выключателей. Проверьте герметичность корпуса — попадание воды внутрь и замерзание могут заблокировать ротор двигателя. 24В-версия электронно контролирует ток и мягче справляется с повышенными нагрузками при морозе, чем 230В-аналоги.
Нет. Привод оснащён самоблокирующимся червячным редуктором — после остановки створка механически заперта. Открыть ворота вручную без разблокировки ключом невозможно. При необходимости дополнительной фиксации электрозамок можно подключить к блоку MC424L (поддерживается).
ТО рекомендуется 2 раза в год (весна и осень): смазка ходового винта морозостойкой силиконовой смазкой, проверка крепёжных болтов, осмотр концевых выключателей на загрязнение, проверка герметичности корпуса. Если подключен аккумулятор — проверяйте его заряд и при необходимости заменяйте (средний срок службы 2-3 года). При появлении посторонних звуков проверьте обжимку подшипника червячного вала.
Блок MC424L поддерживает подключение модуля IT4WIFI (через переходник IBT4N) для управления со смартфона через приложение Nice. Также поддерживается подключение O-VIEW для расширенной диагностики и настройки. Модуль IT4WIFI приобретается отдельно. В комплекте WINGO4024BDKCE управление осуществляется пультами ON3EBD с двунаправленной обратной связью (BD) — пульт показывает статус ворот цветом светодиода.
