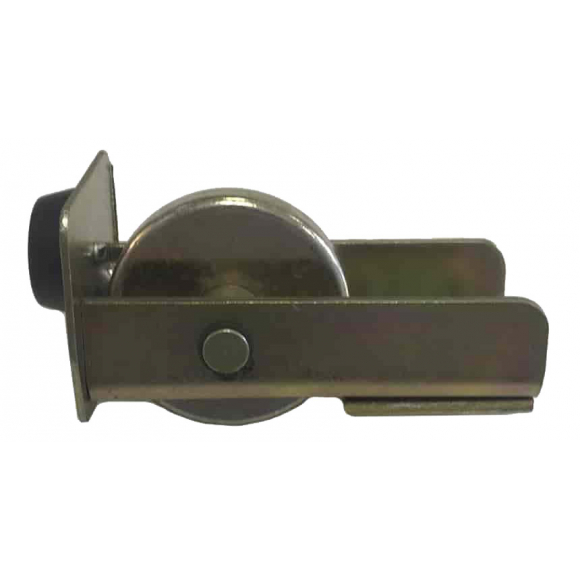

Накатной ролик для откатных ворот Фурнитех PRO — улучшенная версия концевого ролика с резиновым демпфером и пластиковым покрытием заглушки. Устанавливается в торец направляющей шины, заходит в нижний уловитель при закрытии ворот и разгружает роликовые опоры в положении покоя. Главное отличие от базовой версии DL02A — пластиковое покрытие заглушки, обеспечивающее бесшумную работу пары нижний уловитель — накатной ролик, и металлическое колесо с подшипником, вместо пластикового на оси.
Решение нашлось простое: резиновый демпфер на заглушке. Даже при неверно выставленном концевике ворота при остановке немного отпружинивают назад — к центру. Заклинивания не происходит. Для профессионального монтажника этот элемент избыточен, но для частника, самостоятельно устанавливающего автоматику впервые, он может сэкономить несколько часов разборки и нервов.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:
Накатной ролик PRO — один элемент системы. Ниже другие типы роликов Фурнитех, с которыми он работает в одной связке. И ссылка на полный комплект КВ 301 который подходит для ворот шириной 3–5 метров и весом до 450 кг.
Технические характеристики
| Серия | Фурнитех PRO |
| Тип изделия | Накатной (концевой) ролик с демпфером |
| Совместимость | Системы откатных ворот Фурнитех |
| Место установки | Внутрь направляющей шины (торец) |
| Функция | Заход в уловитель, разгрузка опор, защита от заклинивания |
| Демпфер | Резиновый — амортизирует удар и отпружинивает ворота от уловителя |
| Покрытие заглушки | Пластиковое — бесшумный контакт с уловителем |
| Роликовое колесо | Металлическое |
| Работа в паре | С нижним уловителем с пластиковыми накладками |
| Количество на систему | 1 шт. |
| Производитель | Фурнитех (Китай) |
Как работает накатной ролик PRO
При закрытии ворот ролик, установленный в торце направляющей шины, заходит в нижний уловитель. Металлическое колесо наезжает на металлический язычок уловителя и плавно поднимает край направляющей, перенося часть массы створки с роликовых опор на уловитель — система разгружается в статике.
Дальше в дело вступает то, чего нет в базовой версии DL02A. Пластиковое покрытие заглушки контактирует с пластиковыми накладками нижнего уловителя — соприкосновение пластик-пластик гасит звук. Резиновый демпфер при остановке ворот немного отпружинивает их назад — к центру. Даже если автоматика настроена с небольшой погрешностью и привод чуть передавил, ворота не заклинивают.

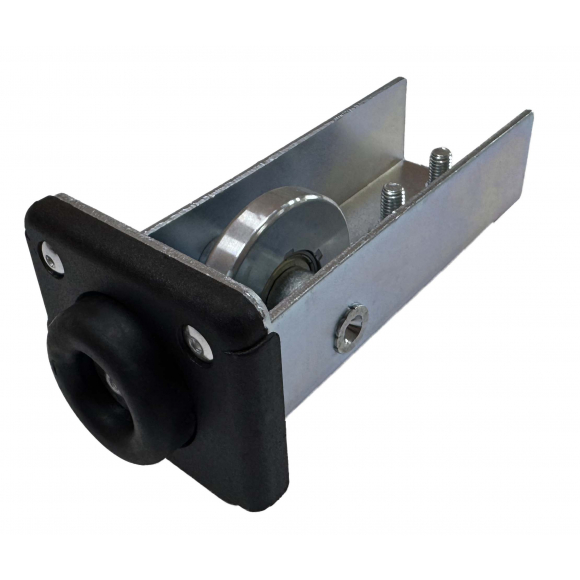

Устройство накатного ролика PRO
Резиновый демпфер
Главное отличие от базовой версии DL02A. Резиновый элемент на заглушке поглощает энергию удара при контакте с уловителем и при остановке ворот возвращает полотно на несколько миллиметров назад. Это страхует систему от заклинивания при небольших ошибках в настройке концевика автоматики — особенно актуально при самостоятельной установке привода без опыта.
Пластиковое покрытие заглушки
Поверх металлической заглушки нанесено пластиковое покрытие. В паре с нижним уловителем, имеющим пластиковые накладки, контакт поверхностей при закрытии происходит только пластик-пластик. Металл касается металла только в одной точке: колесо наезжает на язычок уловителя. Результат — бесшумная работа ворот при каждом закрытии.
Металлическое роликовое колесо
Колесо изготовлено из металла — в отличие от пластикового колеса базовой версии DL02A. Честно говоря, для бытового применения разница несущественна: делая один оборот в день, пластиковое колесо не изнашивается за весь срок службы ворот. Однако именно металлическое колесо запрашивают большинство покупателей-частников, считая его более надёжным.
Фиксация в торце шины
Ролик устанавливается в торец направляющей шины Фурнитех и закрепляется болтовым соединением, образуя единый неподвижный узел с направляющей. При движении ворот ролик перемещается вместе с шиной и в момент закрытия заходит в уловитель, зафиксированный на опорном столбе.
- Защита от заклинивания при ошибке в настройке — резиновый демпфер отпружинивает ворота при остановке; даже при неверно выставленном концевике автоматики ворота не зажимаются в уловителе.
- Бесшумное закрытие — пластиковое покрытие заглушки контактирует с пластиковыми накладками уловителя; металл касается металла только в точке наезда колеса на язычок.
- Металлическое колесо — для тех, кто хочет металл; функционально избыточно для бытового применения, но мы не видим причин в этом отказывать.
- Разгружает роликовые опоры в статике — как и базовая версия, переносит часть массы ворот с опор на уловитель в закрытом положении; подшипники опор не перегружаются в положении «закрыто», увеличивая их срок службы.
- Мягкое и точное закрытие — демпфер дополнительно гасит удар при заходе в уловитель, снижая ударные нагрузки на всю систему.
- Оптимален при самостоятельной установке автоматики — прощает небольшие ошибки в настройке концевика, которые неизбежны при первой установке без опыта.
- Входит в комплект КВ 301 — в паре с уловителем с пластиковыми накладками образует законченную бесшумную систему запирания.
